Pochopenie chladenia transformátora ONAF: vysvetlenie oleja Natural Air Forced
Ak ste niekedy pracovali s napájacími transformátormi, viete, že sú horúce-naozaj horúce. Bez dobrého spôsobu, ako sa zbaviť tohto tepla, môže ich výkon a životnosť dostať vážny zásah. To je miestoonaf transformátor chladiaci olej prirodzený vzduch nútenýprichádza na rad. Ide o-spôsob chladenia pre stredné až veľké transformátory, ktorý dosahuje príjemnú rovnováhu medzi účinnosťou, spoľahlivosťou a flexibilitou.
(Kliknutím na obrázok sa dozviete viac.)
Takže, čo presne je chladenie ONAF?
Poďme si to rozobrať.ONAFznamená:
ON- Prírodný olej
AF– letectvo
Funguje to takto: transformátorový olej sa prirodzene pohybuje-bez potreby čerpadiel. Ohrieva sa z jadra a vinutia, stúpa nahor a potom prúdi do radiátorov. Chladič oleja klesá, nahrádza horúci materiál a vytvára prirodzenú cirkulačnú slučku.
Ale tu je zvrat: zatiaľ čo sa olej pohybuje sám, pridávajú sa ventilátory, ktoré fúkajú vzduch cez povrchy chladiča. Tento nútený vzduch predstavuje veľký rozdiel v účinnosti chladenia v porovnaní s tým, keď tam vzduch prirodzene sedí.
Ako to vlastne funguje?
Postup je celkom jednoduchý:
Vinutia sa počas prevádzky zahrievajú.
Izolačný olej absorbuje toto teplo.
Horúci olej stúpa a prechádza do radiátorov.
Spustia sa ventilátory a ženú vzduch cez rebrá chladiča.
Prenos tepla z oleja do vzduchu.
Chladnejší olej smeruje späť do nádrže.
Keďže sa nemusíte obávať žiadnych olejových čerpadiel, systém zostáva jednoduchý-, no svoju prácu zvládne aj vtedy, keď je horúco.
Prečo ísť s ONAF?

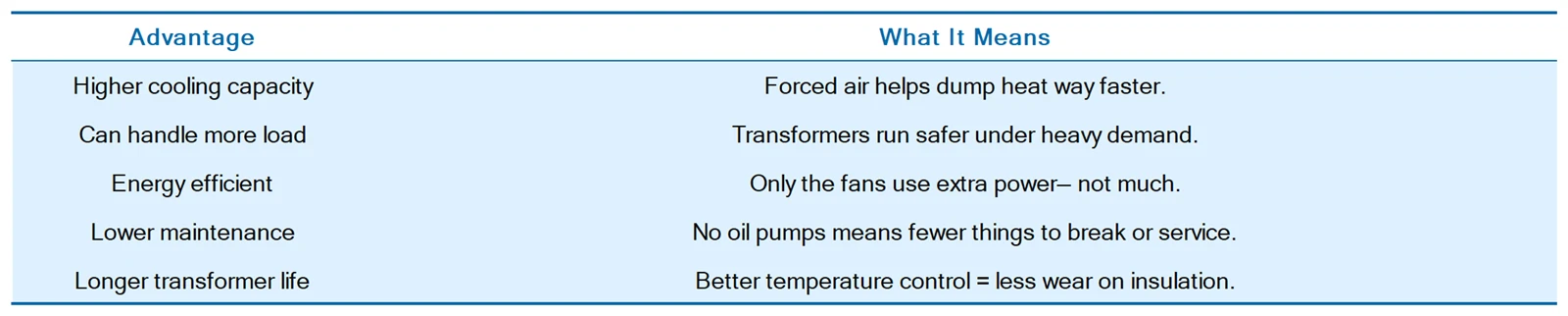

Existuje dôvod, prečo je táto metóda taká populárna. Pozrite si výhody:
Celkom pevné, však?
Kde uvidíte ONAF v akcii
nájdešonaf transformátor chladiaci olej prirodzený vzduch nútenýna miestach ako:
Elektrické rozvodne
Elektrárne
Továrenské energetické systémy
Solárne a veterné projekty
Prenosové a distribučné siete
Veľa veľkých transformátorov sa zaoberá zmenou záťaže. Keď sa dopyt zvýši a teplota sa zvýši, chladiace ventilátory sa automaticky spustia-bez potreby ručného hrania.
ONAF vs. ONAN: Aký je rozdiel?
Väčšina transformátorov v skutočnosti podporuje oba režimy.
ONAN(Oil Natural Air Natural) sa spolieha čisto na prirodzené prúdenie oleja a prirodzený pohyb vzduchu. Vhodné pre bežné každodenné zaťaženie.
ONAFdodáva fanúšikovia, o ktorých sme hovorili. Tento extra prúd vzduchu umožňuje, aby transformátor fungoval tvrdšie bez prehriatia.
Keď sa záťaž zvýši, systém inteligentne prepne z ONAN na ONAF zapnutím ventilátorov. Celkom šikovný.
Zrátané a podčiarknuté
Theonaf transformátor chladiaci olej prirodzený vzduch nútenýsystém nie je nový ani okázalý,{0}}ale je spoľahlivý, efektívny a svoju prácu zvládne. Získate prirodzenú cirkuláciu oleja a nútený vzduch bez veľkej zložitosti. Pre verejné služby a továrne, ktoré potrebujú transformátory na zvládanie skutočných-svetových, nahor-a{5}}záťaží, zostáva ONAF jedným z najpraktickejších a najpoužívanejších riešení.
FAQ
Otázka: Čo znamená ONAF pri chladení transformátora?
Odpoveď: ONAF znamená Oil Natural Air Forced. V prirodzenom vzduchom nútenom systéme chladiaceho oleja transformátora onaf cirkuluje izolačný olej prirodzene vo vnútri transformátora, zatiaľ čo vonkajšie ventilátory ženú vzduch cez radiátory, aby sa zlepšil odvod tepla. Táto kombinácia pomáha udržiavať bezpečné prevádzkové teploty pri vyššom zaťažení.
Otázka: Aké sú výhody chladiaceho systému transformátora ONAF?
Odpoveď: Medzi hlavné výhody chladiaceho oleja transformátora onaf s núteným prúdením vzduchu patrí zlepšená účinnosť chladenia, zvýšená zaťažiteľnosť transformátora, nižšie požiadavky na údržbu a dlhšia životnosť izolácie. Keďže nie sú potrebné olejové čerpadlá, systém zostáva relatívne jednoduchý a spoľahlivý.
Otázka: Ako sa ONAF líši od chladenia ONAN?
Odpoveď: Kľúčovým rozdielom je použitie chladiacich ventilátorov. ONAN (Oil Natural Air Natural) sa úplne spolieha na prirodzenú cirkuláciu oleja a prirodzené prúdenie vzduchu. Na rozdiel od toho, onaf transformátorový chladiaci olej s prirodzeným vzduchom využíva ventilátory na pretlačenie vzduchu cez radiátory, čo umožňuje transformátoru zvládnuť väčšie zaťaženie a efektívnejšie odvádzať teplo.
Otázka: Kde sa bežne používa chladenie transformátora ONAF?
Odpoveď: Transformátorový chladiaci olej ONAF s núteným obehom vzduchu sa bežne používa v rozvodniach elektrickej energie, priemyselných závodoch, zariadeniach na výrobu energie, projektoch obnoviteľnej energie a elektrických prenosových sieťach. Je to užitočné najmä pre transformátory strednej- a veľkej{2}}kapacity, ktoré počas dňa pociťujú rôzne požiadavky na zaťaženie.
