Jiangsu Yawei Transformer Co., Ltd. je jedným z popredných výrobcov a dodávateľov 110kv olejového-trojfázového ponoreného-trojfázového-vinutia a-napäťového regulačného transformátora napätia v Číne. Neváhajte a kúpte si kvalitný 110kv olejový-trojfázový{10}}trojfázový{11}}záťažový transformátor s reguláciou napätia 110 kv- z našej továrne. Prispôsobené objednávky sú vítané.
Predstavenie produktu

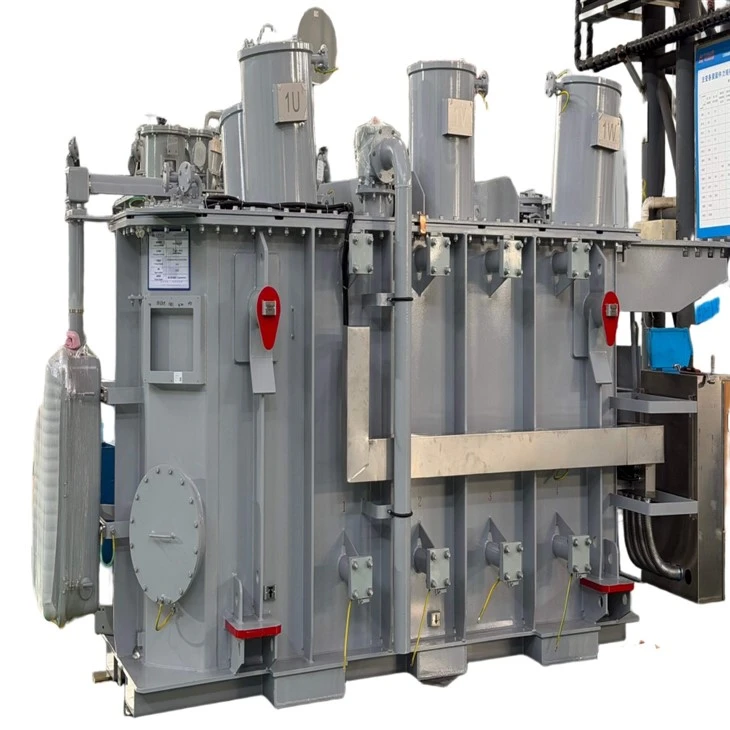

The110 kV olejové-ponorené troj-fázový trojfázový{3}}vinutie-výkonový transformátor regulujúci napätie pri záťažije vysokovýkonný{0}}transformátor určený pre moderné systémy prenosu a distribúcie energie. Je široko používaný v rozvodniach, elektrárňach, priemyselných zariadeniach, projektoch obnoviteľnej energie a sieťových rozvodných sieťach, kde sa vyžaduje spoľahlivá konverzia napätia a stabilné napájanie.
S troj{0}}fázovou, troj{1}}vinutou štruktúrou a pokročilou-technológiou regulácie napätia pri záťaži poskytuje tento transformátor flexibilné nastavenie napätia v podmienkach pod napätím, čím zlepšuje stabilitu sieťového napätia a zabezpečuje nepretržitú prevádzku kritických elektrických systémov.
Yawei Transformer vyrába110 kV olejové-ponorené troj-fázové trojfázové{3}}vinutie-napäťové regulačné výkonové transformátory pri záťažis optimalizovaným elektromagnetickým dizajnom, vysoko{0}}kvalitnými materiálmi a prísnymi výrobnými procesmi, ktoré poskytujú vynikajúcu účinnosť, spoľahlivosť a dlhú životnosť.
Vlastnosti produktu
Konfigurácia s troma-vinutiami umožňuje transformátoru pripojiť viacero úrovní napätia v rámci elektrickej siete. Je vhodný pre aplikácie vyžadujúce výmenu energie medzi vysoko-napäťovými, stredno{3}}napäťovými a nízkonapäťovými-systémami.
Typické aplikácie zahŕňajú:
110kV rozvodne
Pomocné napájanie elektrárne
Priemyselné rozvodné siete
Systémy zberu obnoviteľnej energie
Regionálne energetické siete
Dizajn troch-vinutí pomáha znižovať počet transformátorov potrebných v zložitých elektrických systémoch a zároveň zlepšuje celkovú flexibilitu systému.
Transformátor je vybavený -prepínačom odbočiek (OLTC) a dokáže upraviť výstupné napätie bez prerušenia prenosu energie.
Systém regulácie napätia pri záťaži- pomáha:
Udržujte stabilné výstupné napätie
Zlepšite kvalitu energie
Znížte kolísanie napätia spôsobené zmenami zaťaženia
Zvýšte spoľahlivosť prevádzky siete
Táto funkcia je obzvlášť dôležitá pre rozvodne a energetické siete s neustále sa meniacim zaťažením.
Transformátor používa vysokokvalitný{0}}izolačný olej na elektrickú izoláciu a odvod tepla.
Systém cirkulácie oleja efektívne prenáša teplo generované:
Straty jadra
Straty vinutia
Operácia načítania
Bežné spôsoby chladenia zahŕňajú:
| Režim chladenia | Popis |
|---|---|
| ONAN | Olej Natural Air Prirodzené chladenie |
| ONAF | Olej Natural Air Forced chladenie |
| OFAF | Olejom nútené chladenie vzduchom |
Optimalizovaný dizajn chladenia zaisťuje bezpečnú prevádzku pri vysokom zaťažení.
Technické výhody
Vysoká účinnosť a nízke straty
Yaweiov110 kV olejové-ponorené troj-fázový trojfázový{3}}vinutie-výkonový transformátor regulujúci napätie pri záťaživyužíva pokročilú technológiu jadra a vinutia na zníženie:
Žiadne-straty zaťaženia
Straty zaťaženia
Prevádzkové náklady
Nízkostratový dizajn pomáha zlepšiť energetickú účinnosť počas celého životného cyklu transformátora.
Spoľahlivý izolačný systém
Transformátor používa vysoko{0}}kvalitné izolačné materiály, ktoré poskytujú vynikajúcu dielektrickú pevnosť a-dlhodobú spoľahlivosť.
Medzi hlavné izolačné komponenty patria:
Vysokokvalitný-transformátorový olej
Papierová izolácia-napustená do oleja
Izolačné materiály z lisovaných dosiek
Optimalizovaná štruktúra izolácie
Izolačný systém je navrhnutý tak, aby vydržal vysoké napätie a drsné prevádzkové prostredie.
Silná odolnosť proti skratu-
Transformátory elektrickej siete môžu mať počas abnormálnych podmienok vysoké poruchové prúdy. Konštrukcia transformátora je navrhnutá so silnou mechanickou pevnosťou, aby odolala silám pri skrate-.
Medzi vlastnosti patrí:
Robustná nosná konštrukcia vinutia
Presný elektromagnetický dizajn
Spoľahlivý upínací systém
Prísne továrenské testovanie
Hlavné komponenty
| Komponent | Funkcia |
|---|---|
| Magnetické jadro | Poskytuje efektívnu dráhu magnetického toku |
| Vinutie vysokého-napätia | Pripojené na 110kV systém |
| Vinutie stredného-napätia | Poskytuje výstup stredného napätia |
| Nízkonapäťové vinutie{0} | Dodáva nižšie napäťové záťaže |
| Zapnite{0}}načítanie prepínača kohútikov | Nastavuje napätie počas prevádzky |
| Transformátorový olej | Poskytuje izoláciu a chladenie |
| Radiátorový systém | Odvádza teplo |
| Nádrž konzervátora | Kompenzuje expanziu oleja |
| Buchholzova štafeta | |
| Zariadenie na uvoľnenie tlaku | Chráni pred abnormálnym tlakom |
| Puzdrá | Pripojte vonkajšie elektrické obvody |
Typické aplikácie
The110 kV olejové-ponorené troj-fázový trojfázový{3}}vinutie-výkonový transformátor regulujúci napätie pri záťažije široko používaný v:
Elektrické rozvodne
Používa sa na konverziu napätia a distribúciu energie medzi rôznymi úrovňami napätia.
Elektrárne
Poskytuje spoľahlivý prenos energie medzi výrobnými systémami a pomocnými distribučnými sieťami.
Priemyselné zariadenia
Podporuje veľké priemyselné záťaže vyžadujúce stabilné stredné-napäťové a nízkonapäťové{1}}napájacie zdroje.
Projekty obnoviteľnej energie
Vhodné pre:
Solárne elektrárne
Veterné elektrárne
Systémy skladovania energie
Transformátor pomáha efektívne integrovať obnoviteľnú energiu do rozvodných sietí.
Prečo si vybrať výkonové transformátory Yawei 110 kV?
Profesionálne výrobné skúsenosti
Yawei Transformer má rozsiahle skúsenosti s navrhovaním a výrobou vysokonapäťových{0}}transformátorov pre globálne energetické aplikácie.
Prispôsobené inžinierske riešenia
Transformátory je možné prispôsobiť podľa:
Menovitá kapacita
Pomer napätia
Rozsah ťuknutia
Spôsob chladenia
Inštalačné prostredie
Požiadavky na ochranu
Spoľahlivý dlhodobý-výkon
S pokročilou výrobnou technológiou a prísnym riadením kvality poskytujú transformátory Yawei:
Vysoká prevádzková spoľahlivosť
Nízke nároky na údržbu
Dlhá životnosť
Stabilný výkon v náročných podmienkach
Populárne Tagy: 110 kv olejové-trojfázové{2}}trojfázové vinutie-vinutie na-výkonový transformátor regulujúci záťažové napätie, Čína 110 kv olej-trojfázový ponorený-trojfázový-vinutie na-záťažové napätie regulujúci výkonový transformátor výrobcovia, dodávatelia, továreň, súčasný transformátor, výkonový transformátor pre aktívny výkonový filter, výkonový transformátor pre etanol, výkonový transformátor pre ochranu pred bleskom, zintenzívniť transformátor, vinutie transformátora
Špecifikácie
|
(kVA) Ohodnotené kapacita |
Menovité napätie a rozsah odberu |
Vektorová skupina |
(%) Žiadne zaťaženie prúd |
(%) Impedancia napätie |
(kW) Žiadne zaťaženie straty |
(kW) Pri zaťažení straty |
||||
|
HV |
(%) Rozsah poklepania | MV |
LV |
|||||||
|
6300 |
110 |
±4×2.5 ±6×2.5 ±8×2.5 |
36 37 38.5 |
6.3 6.6 10.5 21 |
YNyn0d11 |
0.61 |
HV~MV:10,5 HV~LV:17,5~19 MV~LV: 6,5 |
5.3 |
40 |
|
|
8000 |
0.61 |
6.3 |
48 |
|||||||
|
10000 |
0.57 |
7.5 |
56 |
|||||||
|
12500 |
0.57 |
8.9 |
67 |
|||||||
|
16000 |
0.54 |
10.6 |
81 |
|||||||
|
20000 |
0.54 |
12.5 |
95 |
|||||||
|
25000 |
0.5 |
14.9 |
113 |
|||||||
|
31500 |
0.5 |
17.7 |
134 |
|||||||
|
40000 |
0.46 |
21.2 |
161 |
|||||||
|
50000 |
0.46 |
25.0 |
192 |
|||||||
|
63000 |
0.42 |
29.8 |
230 |
|||||||
